I dagens raskt utviklende globale nye energi- og energilagringsteknologier, blir batterienergilagringssystemer gradvis en nøkkelkomponent i transformasjon av energistruktur.
Blant de mange energilagringsteknologiene, er væskekjølte batterienergilagringspakker i ferd med å bli hovedvalget for storskala energilagringskraftverk, industrielle energilagringssystemer og høyytelsesapplikasjoner på grunn av deres høye sikkerhet, høye stabilitet og lange levetid. Så, hva er egentlig en væskekjølt batterienergilagringspakke? Hva er fordelene sammenlignet med tradisjonelle luftkjølte energilagringsmetoder? Hvordan fungerer det? Denne artikkelen vil gi en omfattende introduksjon til væskekjølte batterienergilagringspakker.
1. Grunnleggende konsepter for Væskekjølte batterienergilagringspakker
En væskekjølt batterienergilagringspakke er en energilagringsenhet som bruker væskekjølingsteknologi for å kontrollere batteritemperaturen. Den bruker litiumbatterier (som litiumjernfosfatbatterier) som kjerneenergienhet, og integrerer og pakker flere batterimoduler. En sirkulerende kjølevæske strømmer gjennom rørledninger for jevnt å fjerne varme fra batteriet, og dermed opprettholde batteriets drift innenfor et stabilt og trygt temperaturområde.
Store energilagringssystemer genererer betydelig varme under lading og utlading. For høy temperatur kan akselerere batterinedbrytning, redusere effektiviteten og til og med utgjøre en sikkerhetsrisiko. Væskekjølesystemer, gjennom effektiv varmeveksling, holder batteriet innenfor det optimale driftstemperaturområdet, noe som resulterer i sikrere, langvarig og høyere ytelse.
En væskekjølt energilagringspakke består vanligvis av fire hoveddeler:
Batterimodul: Sammensatt av flere celler koblet i serie og parallell, er dette energikjernen i lagringspakken.
Kjøleplate/rør: Kjølevæske sirkulerer inne i kjøleplaten, og overfører varme fra batteriet gjennom termisk ledning.
Termisk styringssystem: Inkluderer en kjølevæskepumpe, varmeveksler, ventiler og temperatursensorer, ansvarlig for å sirkulere væsken og kontrollere temperatur og strømning.
Batteristyringssystem (BMS): Overvåker batterispenning, strøm og temperatur i sanntid og fungerer sammen med det termiske styringssystemet for å sikre sikker drift av hele systemet.
Disse strukturene jobber tett sammen for å danne et stabilt og effektivt temperaturkontrollsystem.
Arbeidsprinsipp for væskekjølte energilagringspakker
Kjernen i et væskekjølesystem er "termisk styring av væskesirkulasjon." Arbeidsflyten er som følger:
（1）Batteriet genererer varme under drift;
（2）Væskekjøleplaten er festet til batterimodulen, og leder varme til kjølevæsken gjennom det termisk ledende metallmaterialet;
（3） Kjølevæsken strømmer under drivverket til en pumpe og fører varme til varmeveksleren;
（4） Varmeveksleren sprer varmen (bytter den ut med luft eller kjølesystemet);
（5）Den avkjølte væsken går tilbake til væskekjøleplaten og starter en ny syklus.
Gjennom denne kontinuerlige syklusen kontrolleres batteritemperaturen nøyaktig innenfor et ideelt område, typisk 20℃–35℃.
2. Fordeler og funksjoner ved væskekjølt batterienergilagringspakke
(1) Nøyaktig og enhetlig temperaturkontroll
Sammenlignet med luftkjølte systemer med store temperaturforskjeller og ujevn varmespredning, kan væskekjøling kontrollere batteritemperaturforskjellen innenfor 3 ℃, noe som reduserer risikoen for termisk løping betydelig.
(2) Forbedret batterilevetid og ytelse
Stabil temperatur bremser effektivt batteriets aldring, øker batterilevetiden med 20 %–40 %, samtidig som den forbedrer lade- og utladingseffektiviteten.
(3) Betydelig forbedret sikkerhet
Væskekjølesystemer kan raskt spre varme når batteritemperaturen er unormal, og fungerer samtidig sammen med BMS for beskyttelse, noe som gjør den egnet for storskala energilagringsprosjekter.
(4) Støtte for applikasjoner med høy energitetthet og storskala
Væskekjøling har sterke varmeavledningsevner, som støtter driften av energilagringssystemer med høyere kraft og større skala, noe som gjør den spesielt egnet for industriell og kommersiell energilagring, toppbarbering og integrasjonsscenarier for fotovoltaisk energilagring.
Bruksområder for væskekjølte energilagringspakker
Væskekjølingsteknologi trenger raskt gjennom ulike energilagringsscenarier, inkludert:
Storskala energilagringskraftstasjoner på nettsiden (frekvensregulering, toppbarbering og dalfylling)
Kommersielle og industrielle energilagringssystemer (reduserer strømkostnadene og forbedrer strømforsyningens stabilitet)
Integrerte solcelle- og vindenergilagringssystemer
Reservestrøm for datasentre og kommunikasjonsbasestasjoner
Batteribyttestasjoner for elbiler og ladestasjoner.
Dens stabilitet og høye sikkerhet gjør den til en viktig komponent i den digitale og intelligente fremtiden for energi.

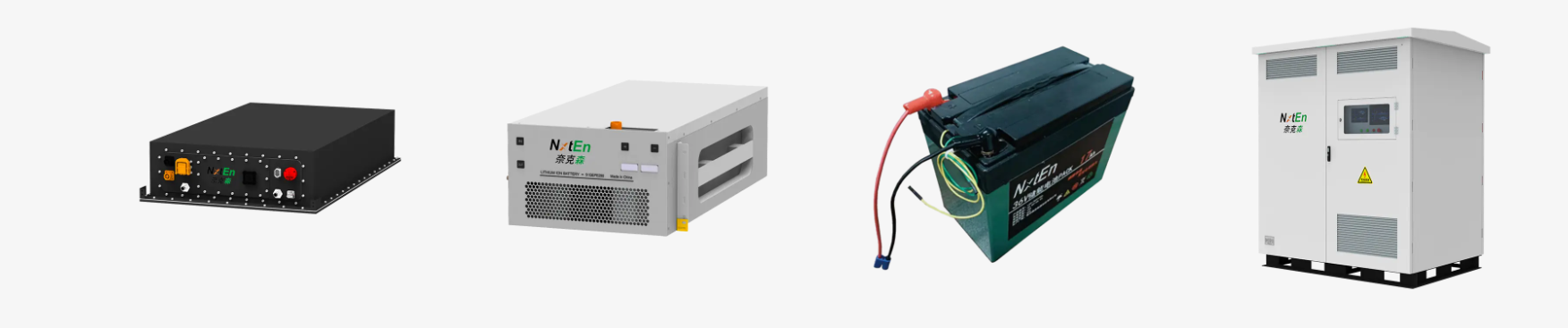

Væskekjølte batterienergilagringspakker er energilagringsprodukter som bruker væskesirkulasjon for varmeavledning, for å oppnå effektiv, sikker og stabil drift. Med sin høye sikkerhet, lange levetid og høye ytelse er den i ferd med å bli en av de viktigste energilagringsløsningene i den nye energibransjen.
3. Hvorfor velger flere og flere produsenter væskekjølte energilagringsløsninger?
Med den raske veksten av den nye energiindustrien og den kontinuerlige utvidelsen av applikasjonsscenarier for energilagring, har batterisikkerhet, systemeffektivitet og levetid gradvis blitt bransjens kjerneanliggender. Spesielt i applikasjoner med høy effekt og høy energitetthet som storskala energilagringskraftverk, industriell og kommersiell energilagring og fotovoltaisk energilagringsintegrasjon, kan tradisjonelle luftkjølte energilagringsløsninger ikke lenger oppfylle høyere ytelseskrav. Som et resultat har væskekjølte energilagringsløsninger raskt dukket opp og blitt hovedvalget for mange produsenter av energilagringsutstyr. Så hvorfor velger flere og flere produsenter væskekjølte energilagringsløsninger? Hva er bransjelogikken og teknologidriverne bak dette?
(1) Kritiskheten til termisk styring bestemmer den øvre sikkerhetsgrensen for energilagringssystemet
De mest brukte batteriene i energilagringskraftverk er litiumjernfosfatbatterier og ternære litiumbatterier. Disse to batteritypene genererer kontinuerlig varme under lading og utlading. Hvis varmen ikke kan spres i tide, vil det føre til:
Kontinuerlig økning i batteritemperatur
Økt indre motstand
Ubalanse i kjemiske reaksjoner
Forkortet batterilevetid
Mest farlig kan det føre til termisk løping eller til og med en sikkerhetsulykke.
Luftkjøling er avhengig av luftstrøm for kjøling, men luft har ekstremt lav varmeledningsevne og begrenset varmeavledningskapasitet, spesielt i energilagringsrom med tettstablede batterier, hvor varmen ikke lett spres. Når systemet skalerer opp til megawattnivå, vil presset på termisk styring mangedobles.
I motsetning til dette bruker væskekjøling kjølevæske for å kontakte batterimodulene direkte for varmeoverføring, og varmeavledningshastigheten er dusinvis av ganger raskere enn luft. Derfor innser flere og flere produsenter at termisk styring har blitt livslinjen til energilagringssystemer, og væskekjøling er en mer effektiv og pålitelig løsning.
(2) Væskekjøling gjør storskala energilagringssystemer tryggere
Energilagringsindustrien vokser raskt, og store kraftverk kobles ofte til nettet, og stiller dermed høyere krav til sikkerhet. Luftkjølte systemer har dårlige temperaturutjevningsevner, noe som ofte resulterer i store temperaturforskjeller mellom moduler og lokal overoppheting. For energilagring med stor kapasitet er dette en potensiell sikkerhetsrisiko.
Væskekjølingsteknologi gir følgende fordeler:
Mindre temperaturforskjell: Væskekjøling kan stabilt kontrollere celletemperaturforskjellen innenfor 3 ℃, langt overlegen temperaturforskjellen på 8–15 ℃ for luftkjølte systemer. Høyere temperaturkonsistens resulterer i jevnere batterinedbrytning og høyere sikkerhet.
Raskere temperaturkontrollrespons: Når batteritemperaturen stiger unormalt, kan væskekjøling raskt fjerne varme, og forhindre lokal overoppheting.
Støtter sikkerhetsovervåking av hele livssyklusen: Væskekjølesystemet er koblet til BMS (Battery Management System) for å oppnå: sanntids temperaturovervåking, automatisk justering av kjølevæskestrømmen og tidlig feilvarsling. Disse er alle nøyaktige temperaturkontrollfunksjoner som luftkjølte systemer ikke kan oppnå.
Derfor har den flytende kjøleløsningen, med sin høyere sikkerhet og bedre temperaturuniformitet, naturlig nok blitt det foretrukne valget for storskala energilagringsprosjekter.
(3) Forbedret batterilevetid og reduserte livssykluskostnader for energilagring
Batterikostnadene utgjør mer enn 50 % av den totale kostnaden for et energilagringssystem, og levetiden bestemmer direkte systemets økonomiske levedyktighet.
Problemer med luftkjølte løsninger: Store temperaturforskjeller fører til inkonsekvent celledegradering, noe som resulterer i høyere vedlikeholds- og utskiftingskostnader. Fordeler med væskekjøling: Ensartethet ved høy temperatur, noe som gjør nedbrytningshastigheten til hver celle mer konsistent, og forlenger batterilevetiden med 20% ~ 40%. Reduserer for tidlig feil på batterimodulen, reduserer vedlikeholdsproblemer og frekvens.
Når omfanget av energilagringssystemer når MWh- eller GWh-nivået, er kostnadsfordelen med den forlengede levetiden betydelig. Dette er grunnen til at produsenter er mer villige til å bruke væskekjølingsteknologi, som har lengre levetid og lavere påfølgende kostnader.
(4) Væskekjøling er mer egnet for energilagringssystemer med høy energitetthet og høy effekt
Med veksten i etterspørselen etter energilagring, utvikler ulike energilagringsenheter seg mot "mindre størrelse og større kapasitet".
Under denne trenden viser luftkjølte systemer gradvis sine mangler:
Kompleks luftkanaldesign
Vanskeligheter med å dekke kompakte rom med luftstrøm
Utilstrekkelig varmespredning under høyeffektslading og -utlading
Væskekjølesystemer er perfekt egnet for denne utviklingsretningen.
Væskekjøling gir flere fordeler: Høyeffektiv varmeveksling, lite fotavtrykk, støtte for høyere effekttetthet og anvendelighet for høyhastighets, høystrømsscenarier.
Derfor er væskekjøling mer fordelaktig for applikasjoner som containerisert energilagring, stativmontert energilagring, kraftstasjonsenergilagring og energilagring for batteribyttestasjoner og ladestasjoner for elektriske kjøretøy. Produsenter velger flytende kjøleløsninger i stor grad for å tilpasse seg utviklingstrenden med "høy effekt, høy tetthet og høy integrasjon" i energilagringssystemer.
(5) Væskekjølesystemer er mer intelligente og egnet for fremtidig energilagringsutvikling
Energilagringsindustrien beveger seg mot intelligens og digitalisering, og flytende kjølesystemer passer sømløst til denne trenden.
Tillegget av temperatursensorer, strømningssensorer, trykksensorer og algoritmemodeller til væskekjølingsløsninger gjør at systemet kan: Automatisk regulere kjølehastigheten, intelligent forutsi temperaturendringer, optimalisere energiforbruket og oppnå fjernovervåking og diagnose.
Med bruk av AI, batterihelsestyring (BHM) og big data-plattformer kan væskekjølesystemer oppnå: Tidlig feilvarsling, automatisk justering av den optimale temperatursonen, levetidskurveberegning og optimale driftskostnader. Derimot sliter luftkjølte løsninger med å oppnå en slik raffinert intelligent styring; derfor akselererer trenden mot intelligens populariseringen av flytende kjøleløsninger.
(6) Kostnaden for flytende kjølesystemer synker raskt, noe som senker industriens etableringsbarriere
I de tidlige dagene var flytende kjøleløsninger faktisk dyrere og strukturelt mer komplekse, så luftkjøling ble hovedstrømmen. Med teknologisk modenhet og skalering av forsyningskjeden har imidlertid kostnadene for flytende kjølesystemer redusert betydelig:
Standardisert produksjon av væskekjøleplater
Modularisering av kjølesirkulasjonssystemer
Økt integrasjon av kontrollsystemer
Stordriftsfordeler forårsaket av den raske utvidelsen av etterspørselen i energilagringsindustrien
For tiden har kostnadsgapet mellom væskekjøling og luftkjøling blitt betraktelig redusert, mens ytelsesfordelene blir stadig tydeligere.
Produsentenes valglogikk har blitt tydelig: En liten økning i kostnadene gir betydelig høyere sikkerhet og levetidsavkastning, noe som gjør det til et svært verdig valg.
4. Hvordan oppnår en væskekjølt batteripakke både høy effektivitet og sikkerhet?
I dagens raskt utviklende energilagring og nye energiindustri, har sikkerheten og effektiviteten til batterisystemer blitt kjernefokuset i industrien. Enten det er storskala energilagringskraftstasjoner på nettet, industrielle og kommersielle energilagringssystemer, eller lade- og byttestasjoner for elektriske kjøretøy og utendørs energiutstyr, er en stabil, effektiv og pålitelig batteripakke avgjørende. Væskekjølte batteripakker har raskt dukket opp i denne sammenhengen, og blitt den vanlige energilagringstemperaturkontrollløsningen. Så hvordan oppnår en væskekjølt batteripakke både høy effektivitet og sikkerhet?
(1) Kjerneverdien til en væskekjølt batteripakke: Temperaturkontroll bestemmer ytelse og sikkerhet
Batterier genererer store mengder varme under lading og utlading. Hvis denne varmen ikke kan spres i tide, vil den ikke bare redusere effektiviteten, men kan også forårsake sikkerhetsfarer. Bransjedata viser at mer enn 80 % av batterifeil er relatert til temperaturløp, mens tradisjonelle luftkjølte systemer, på grunn av den svake varmeledningsevnen til luft, ikke er i stand til å møte varmespredningskravene til applikasjoner med høy energitetthet.
Væskekjølte batteripakker fjerner direkte varme fra batteriet gjennom sirkulerende kjølevæske, og tilbyr varmevekslingsevne dusinvis av ganger sterkere enn luftkjølte systemer, og opprettholder dermed en stabil og balansert batteridriftstemperatur. Denne temperaturkontrollevnen er grunnlaget for å oppnå "høyeffektiv sikkerhet."
(2) Hvordan oppnår den væskekjølte batteripakken effektiv varmeavledning?
Designprinsippet til væskekjølesystemet kan oppsummeres i fire ord: rask varmeoverføring. Dens kjernestruktur inkluderer:
Væskekjøleplate i nær kontakt med batterimodulen: Kjølekanalene i væskekjøleplaten er nær batteriet, og absorberer raskt varme gjennom metallmaterialets høye varmeledningsevne.
Kjølevæskesirkulasjon fjerner varme: En sirkulasjonspumpe driver kjølevæskestrømmen, og overfører varme fra batteriet til varmeveksleren.
Effektiv varmeavledning av varmeveksleren: Varmeveksleren sprer varme videre gjennom luft eller væske, slik at kjølevæsken kjøles ned igjen.
Intelligent temperaturkontrollsystem: Temperatursensorer og kontrollsystemet overvåker batteritemperaturen i sanntid og justerer automatisk kjølevæskens strømningshastighet og hastighet. Gjennom denne lukkede sløyfemekanismen med "varmeabsorpsjon → varmeoverføring → varmespredning → sirkulasjon," sikrer væskekjølesystemet at batteriet alltid fungerer innenfor sitt optimale temperaturområde (typisk 20–35 ℃), og garanterer stabil og pålitelig ytelse.
(3) Hvordan forbedrer væskekjølingsteknologi batteriets effektivitet?
Effektivitetsforbedring gjenspeiles hovedsakelig i tre aspekter:
Forbedret temperaturstabilitet forbedrer lade- og utladningseffektiviteten. Den kjemiske reaksjonshastigheten til et batteri er direkte relatert til temperaturen. For høy temperatur fører til for raske reaksjoner og økt indre motstand, mens for lave temperaturer reduserer utladningsytelsen. Det flytende kjølesystemet holder batteriet innenfor sitt optimale ytelsesområde, noe som muliggjør mer effektiv energikonvertering.
Rask avkjøling unngår effektbegrensninger. I applikasjoner med høy effekt (som topputlading og hurtiglading), begrenser varmeoppbygging batteriets ytelse. Væskekjølesystemet kan raskt spre varme, slik at batteriet kan opprettholde høy effekt kontinuerlig.
Liten temperaturforskjell forbedrer systemets konsistens. Væskekjølesystemet kan kontrollere temperaturforskjellen mellom cellene til innenfor 3 ℃, betydelig bedre enn 8–15 ℃ med luftkjøling. Bedre konsistens resulterer i høyere total systemeffektivitet og mer jevn nedbrytning.
Oppsummert holder væskekjølte batteripakker batteriet i optimal stand, og oppnår høyere energiutnyttelse og mer stabil ytelse.
(4) Hvordan oppnår væskekjølte batteripakker høyere sikkerhet?
Sammenlignet med luftkjølte løsninger har væskekjølte løsninger betydelige sikkerhetsfordeler. Viktige årsaker inkluderer:
Mer presis temperaturkontroll, reduserer risikoen for termisk løping.
Termisk løping er ofte forårsaket av lokaliserte høye temperaturer, mens væskekjølte systemer raskt kan fjerne lokalisert varme, og forhindre temperaturoppbygging.
Omfattende temperaturovervåkingssystem.
Væskekjølte systemer inkluderer vanligvis:
Flerpunkts temperatursensorer
Overvåking av kjølevæsketemperatur
Strømnings- og trykkovervåking
Dyp integrasjon med BMS.
Disse gjør det mulig for systemet å gi tidlige advarsler om temperaturavvik, noe som muliggjør forebyggende tiltak før en feil oppstår.
5. Hvordan vedlikeholde et væskekjølt batterienergilagringssystem?
Væskekjølte batterienergilagringssystemer, med sin effektive, stabile og sikre temperaturkontrollytelse, har blitt hovedteknologien i storskala energilagringsprosjekter, industriell og kommersiell energilagring, energilagring på nettet og integrerte solcelle-energilagringssystemer. Men selv med de utmerkede varmeavledningsegenskapene til væskekjølte systemer, er daglig vedlikehold fortsatt avgjørende. Godt vedlikehold sikrer ikke bare langsiktig stabil drift av systemet, men forlenger også batterilevetiden, reduserer drifts- og vedlikeholdskostnader og øker den samlede verdien av energilagringsmidler. Så, hvordan vedlikeholde et væskekjølt batterienergilagringssystem på riktig måte?
(1) Daglig overvåking: Holde systemet i en kontrollerbar tilstand
Kjernen i væskekjølt energilagring er temperaturkontrollsystemet, derfor er det nødvendig å opprettholde sanntidsovervåking av nøkkelsystemparametere. Dette inkluderer hovedsakelig:
Temperaturovervåking
Kontroller batterimodulens temperatur regelmessig
Sørg for at celletemperaturforskjellen forblir innenfor det tillatte området (vanligvis ≤ 3–5 °C)
Se etter lokal oppvarming eller unormale varme flekker
Temperaturstabilitet er direkte relatert til batterilevetid og sikkerhet og bør være det viktigste daglige inspeksjonselementet.
Kjølevæsketemperatur, trykk og strømningshastighet
Er temperaturforskjellen i kjølevæsketilførselskretsen normal?
Er strømningshastigheten stabil?
Er det noen unormale trykksvingninger? Utilstrekkelig strømning eller lavt trykk kan være et signal om rørblokkering, lekkasje eller pumpesvikt.
Systemalarmregistreringer
Kontroller regelmessig BMS-, EMS- og væskekjølingskontrollalarmer
Håndter unormale temperaturer, strømningsalarmer og sensorfeil umiddelbart
Tidlig oppdagelse og håndtering gjennom programvareovervåking er den mest effektive vedlikeholdsmetoden.
(2) Vedlikehold av væskekjølesystem: Nøkkeltrinn for å sikre kjøleytelse
Vedlikehold av væskekjølte energilagringssystemer fokuserer på følgende aspekter:
Vedlikehold og utskifting av kjølevæske
Langvarig bruk av kjølevæske kan føre til nedbrytning, forurensning og konsentrasjonsendringer. Derfor er det nødvendig å:
Kontroller kjølevæskenivået regelmessig
Sørg for at kjølevæskekonsentrasjonen og forholdet oppfyller kravene
Bytt ut kjølevæsken i henhold til produsentens anbefalinger (vanligvis hvert 1-2 år)
Bruk av ikke-kompatible væsker vil påvirke varmevekslingseffektiviteten og kan til og med korrodere rør.
Se etter lekkasjer i væskekjølesystemet. Lekkasjer i væskekjølesystemet kan føre til: Redusert kjøleeffektivitet; Pumpen går på tomgang og potensiell kortslutningsrisiko. Regelmessige kontroller er nødvendig for å adressere: Løse tilkoblinger; Sprekker i aldrende rør; Kjølevæske siver.
(3) Rengjøring og tilstandsinspeksjon av væskekjøleplaten. Kalkoppbygging, blokkeringer eller dårlig kontakt i væskekjøleplaten påvirker direkte varmeavledningseffektiviteten. Se etter: Uhindret kjølevæskestrømningskanaler; Jevn og tett kontakt med batterimodulen; Korrosjon eller deformasjon.
Inspeksjon av sirkulasjonspumpe. Sirkulasjonspumpen er kjernekraftkomponenten i væskekjølesystemet og krever regelmessig inspeksjon for å løse: Unormal støy; Stabil flyt og trykk; Vibrasjon og lekkasje. Reparer eller bytt ut om nødvendig.
(4) Vedlikehold av batterimodul: Nøkkel til å forlenge batterilevetiden. Selv om væskekjølesystemet reduserer batterinedbrytningen betydelig, er nødvendig modulvedlikehold fortsatt viktig.
Sjekk cellekonsistens: Individuell cellespenningsforskjell; Temperatur konsistens; Intern motstandstrend. Hvis forskjellen er for stor, bør utjevning utføres eller modulen byttes. Rengjøring og støvfjerning
Å holde batterirommet rent reduserer systemvarme og støvskader på elektroniske komponenter.
Inspeksjon av faste komponenter
Sørg for at modulmonteringskomponentene er sikre for å forhindre vibrasjonsindusert dårlig kontakt.
(5) Miljøvedlikehold: Eksterne faktorer som bestemmer langsiktig systemstabilitet
Oppretthold god ventilasjon i energilagringsrommet:
Selv om det er et væskekjølt system, reduserer tilstrekkelig luftstrøm i rommet det totale varmeavledningstrykket.
Unngå ekstreme miljøpåvirkninger:
Unngå direkte sollys i områder med høy temperatur.
Frostvæsketiltak er nødvendig i kalde områder.
Forsterket tetning og beskyttelse er nødvendig i fuktige eller korrosive miljøer.
6. Ofte stilte spørsmål om væskekjølte batterienergilagringspakker
Med den raske utviklingen av den nye energiindustrien, er energilagringssystemer gradvis i ferd med å bli et sentralt knutepunkt i energistrukturen. Blant en rekke energilagringsteknologier er væskekjølte batterienergilagringspakker i ferd med å bli bransjens mainstream på grunn av deres høye varmeavledningseffektivitet, høye sikkerhet, lange levetid og egnethet for storskala energilagringsprosjekter. Denne artikkelen vil svare på de vanligste spørsmålene fra flere dimensjoner, inkludert prinsipper, ytelse, applikasjoner, installasjon, vedlikehold og sikkerhet.
(1) Vanlige spørsmål om grunnleggende konsepter
Q1. Hva er en væskekjølt batteri-energilagringspakke?
En væskekjølt batterienergilagringspakke er et energilagringsprodukt som bruker væskekjøling for å styre batteritemperaturen. Batterier genererer en stor mengde varme under drift, spesielt i scenarier med høy strøm og høy effekt ved lading og utlading. Varmeakkumulering kan føre til redusert batteriytelse og til og med sikkerhetsrisiko. Det flytende kjølesystemet bruker kjølevæske som sirkulerer inne i rørene for raskt å fjerne varme, og oppnår svært presis temperaturkontroll og lar batteriet operere innenfor sitt optimale temperaturområde, noe som forbedrer systemets sikkerhet og levetid.
Q2. Hvorfor er batteritemperaturkontroll nødvendig? Litium-ion-batterier er svært følsomme for temperatur. For høye temperaturer akselererer batterinedbrytning og øker risikoen for termisk løping betydelig; for lave temperaturer reduserer lading og utlading, og kan til og med forhindre lading helt. Å holde batteriet innenfor et jevnt og stabilt temperaturområde er avgjørende for å sikre bærekraftig og sikker drift av energilagringssystemer. Væskekjølingsteknologi ble utviklet for å forbedre temperaturkontrollnøyaktigheten, redusere temperaturforskjeller og forbedre varmeavledningseffektiviteten.
Q3. Hva er forskjellen mellom væskekjøling og luftkjøling?
Væskekjøling bruker en kjølevæske for å oppnå retningsbestemt varmespredning, mens luftkjøling utelukkende er avhengig av luftstrøm. Væskekjøling gir raskere varmespredning, bedre temperaturuniformitet og høyere sikkerhet, noe som gjør den egnet for storskala energilagringssystemer. Selv om luftkjøling er relativt billig, lider den av ujevn temperaturkontroll og er mer egnet for småskala energilagring. Etter hvert som energilagringssteder utvides, erstatter væskekjøling i økende grad luftkjøling som hovedløsningen.
Q4. Hva er kjølevæsken i et flytende kjølesystem? Er det farlig?
Kjølevæsken er vanligvis en blanding av etylenglykol og vann, med utmerket termisk ledningsevne, ikke-brennbarhet, lav flyktighet, korrosjonsbestandighet og frostbestandighet. Dens elektriske ledningsevne er ekstremt lav, så lekkasjer vil ikke umiddelbart forårsake kortslutning. De fleste kjølevæsker er svært sikre, ligner på kjøretøykjølevæsker, og er ikke klassifisert som farlige materialer.
(2) Vanlige spørsmål angående arbeidsprinsipper
Q5. Hvordan kjøler et væskekjølesystem batteriet?
Kjernen i et væskekjølesystem består av en væskekjøleplate, kjølevæske, vannpumpe, varmeveksler og kontroller. Når batteriet genererer varme under drift, overføres varmen til kjølevæsken gjennom kontakten mellom batterimodulen og væskekjøleplaten. Kjølevæsken sirkulerer under drivverket til vannpumpen, bærer bort varmen og overfører den til varmeveksleren, hvor den deretter spres gjennom luft eller kjøleutstyr. Hele systemet danner en kontinuerlig varmevekslingssyklus, og holder batteriet innenfor et sunt temperaturområde.
Q6. Hva er funksjonen til væskekjøleplaten?
Væskekjøleplaten er direkte festet til batterimodulen og er en nøkkelkomponent for varmeoverføring. Dens interne presisjonsstrømningskanaldesign lar kjølevæsken jevnt komme i kontakt med varmeavledningsoverflaten, og oppnår effektiv varmeavledning og minimal temperaturforskjellskontroll. Ytelsen til væskekjøleplaten bestemmer varmeavledningskvaliteten til væskekjølesystemet og batterilevetiden.
Q7. Krever et væskekjølesystem intelligent styring?
Ja. Væskekjølesystemer er vanligvis integrert med batteristyringssystemer (BMS). Når temperaturen stiger, øker systemet automatisk kjølevæskestrømmen, justerer ventilposisjoner og aktiverer boostermoduser for å oppnå nøyaktig temperaturkontroll. Intelligent kontroll forbedrer ikke bare effektiviteten, men gir også rettidige alarmer eller avstengninger i unormale situasjoner, noe som sikrer sikkerhet.
(3) Vanlige spørsmål om ytelsesfordel
Q8. Hva er kjernefordelene med væskekjølte energilagringspakker?
De viktigste fordelene med væskekjølte energilagringspakker inkluderer:
Mer presis temperaturkontroll, med temperaturforskjeller mellom batterier kontrollert innenfor 3°C;
Raskere tilbakemelding om varmespredning, i stand til å håndtere applikasjoner med høy effekt;
Forbedret batterisykluslevetid, forlenger levetiden med 20–40 %;
Sikrere drift, reduserer risikoen for termisk løping;
Høyere energitetthet, noe som gir et mer kompakt system;
Lavere støy, egnet for industrielle og kommersielle applikasjoner.
Q9. Bruker et væskekjølesystem strøm? Vil det redusere energilagringseffektiviteten?
Et væskekjølesystem bruker litt energi til pumpedrift og varmeveksling. Det totale energiforbruket er imidlertid svært lavt, generelt 1–3 % av energilagringssystemets totale energi. Sammenlignet med den forbedrede sikkerheten og forlengede levetiden det gir, er dette energiforbruket helt innenfor akseptable grenser.
Q10. Vil støyen fra et væskekjølesystem påvirke bruken av det?
Støyen fra et væskekjølesystem kommer hovedsakelig fra vannpumpen og viften, og er generelt lavere enn for et luftkjølt system. Fordi væskekjøling har høy varmeavledningseffektivitet, trenger ikke viften å gå med høy hastighet, noe som resulterer i lavere total støy, noe som gjør den egnet for støyfølsomme områder som fabrikker og kommersielle bygninger.
(4) Vanlige spørsmål om applikasjonsscenarier
Q11. Hvilke scenarier er egnet for bruk av væskekjølte energilagringspakker?
Væskekjølte energilagringspakker er egnet for alle scenarier med høye krav til varmeavledning, sikkerhet og levetid, inkludert:
Storskala kraftstasjoner for energilagring på nettet;
Industriell og kommersiell energilagring;
Photovoltaic energilagring; vindkraft energilagring;
Microgrid systemer;
Datasenter backup strøm;
Hurtigladestasjoner, batteribyttestasjoner energilagring;
Utplassering av energilagring i høye temperaturer eller ekstremt kalde miljøer.
Q12. Krever energilagring i boliger flytende kjøling?
Vanligvis ikke. Energilagring i boliger er liten i størrelse, lavt strømforbruk og genererer lite varme; luftkjøling er tilstrekkelig. Væskekjølesystemer er mer egnet for energilagringssystemer med stor kapasitet fra 50 kWh til MWh.
Q13. Er væskekjølt energilagring egnet for områder med høy temperatur?
Veldig egnet. Væskekjølesystemer kan opprettholde stabil temperaturkontroll i høytemperaturområder, og yter spesielt godt i høytemperaturmiljøer som ørkener, kraftverk og containerhytter. I ekstrem varme kan den også fungere sammen med klimaanlegg.
Q14. Kan flytende kjølesystemer fungere i kalde områder?
Ja. Kjølevæsken har frostvæskeegenskaper, og det flytende kjølesystemet kan opprettholde flyten ved lave temperaturer. Det kan også øke batteripakkens temperatur gjennom temperaturkontrollstrategier, slik at systemet kan fungere normalt i miljøer som er titalls grader under null.
(5) Vanlige spørsmål om installasjon og bruk
Q15. Hva bør man merke seg når man installerer en væskekjølt energilagringspakke?
Under installasjonen, sørg for:
God ventilasjon og ingen hindringer på stedet;
En fast, vanntett og støvtett utstyrsbase;
Tette og lekkasjesikre kjølevæskerørforbindelser;
Standardiserte ledninger for kommunikasjon og kraftledninger;
Omgivelseslys, vind og regn bør ikke komme i direkte kontakt med batteripakken;
Omfattende igangkjøring bør utføres etter systeminstallasjon, inkludert strømningshastighet, trykk og temperaturtester. Riktig installasjon kan redusere senere feil betydelig og forbedre sikkerheten.
Q16. Kan væskekjølte energilagringspakker installeres utendørs?
De fleste væskekjølte energilagringsprodukter bruker containeriserte eller rackmonterte design og kan distribueres direkte utendørs. Det er imidlertid nødvendig med miljøverntiltak, som parasoller, regnskjul, fuktsikre fundamenter og lynbeskyttelsesanordninger.
Q17. Må det væskekjølte systemet etterfylles etter installasjon?
Noen systemer leveres forhåndsfylt med kjølevæske, mens andre krever tilsetning på stedet. Kjølevæske må tilsettes i henhold til produsentens nødvendige konsentrasjon og forhold. Etter å ha tilsatt kjølevæske, må et luftspylingstrinn utføres for å sikre at det ikke er luftbobler i systemet, og opprettholde gode strømningskanaler.
(6) Vanlige spørsmål om vedlikehold
Q18. Hvor ofte bør kjølevæsken i et væskekjølt system skiftes?
Det anbefales generelt å bytte det hvert 1-2 år. I miljøer med høye temperaturer og langsiktige driftsscenarier med høy effekt, kan utskiftingssyklusen forkortes passende. Hvis kjølevæsken viser seg å være uklar, misfarget eller inneholder urenheter, må den skiftes ut umiddelbart.
Q19. Når bør de væskekjølte rørene inspiseres? Følgende situasjoner krever umiddelbar inspeksjon:
Unormal økning i batteritemperatur;
Systemalarm som indikerer redusert strømningshastighet;
Svingninger i kjølevæsketrykket;
Flytende spor på bakken;
Unormal pumpestøy eller betydelig vibrasjon.
Regelmessige inspeksjoner kan forhindre sikkerhetsfarer forårsaket av langvarige små lekkasjer.
Q20. Vil vannpumpen i væskekjølesystemet bli skadet?
Vannpumpen er en driftskomponent med høy belastning og kan slites ned etter langvarig drift. Dens generelle levetid er titusenvis av timer eller mer, og den kan byttes ut om nødvendig. Regelmessig overvåking av støy, strømningshastighet og temperatur kan oppdage tegn på pumpealdring på forhånd.
Q21. Trenger væskekjølesystemet rengjøring?
Ja. Avleiringer eller avleiringer i kjølevæsken vil redusere varmevekslingseffektiviteten. Rengjøringssyklusen avhenger av driftsmiljøet og kjølevæskekvaliteten; en fullstendig rengjøring anbefales hvert 1-2 år.
(7) Vanlige spørsmål om sikkerhet
Q22. Vil en lekkasje i væskekjølesystemet forårsake kortslutning?
Nei, det vil ikke forårsake en umiddelbar kortslutning. Kjølevæsken har ekstremt lav ledningsevne og er mye sikrere enn rent vann. Batterirommet har også lekkasjedeteksjon og alarmfunksjoner; systemet vil automatisk slå seg av når det oppdages en risiko. Lekkasjehendelser er ekstremt sjeldne når de vedlikeholdes i henhold til spesifikasjonene.
Q23. Kan væskekjølt energilagring oppleve termisk løp?
Ethvert litiumbatterisystem har en teoretisk risiko, men væskekjøling reduserer sannsynligheten betydelig. Med presis temperaturkontroll, jevn varmespredning og intelligente beskyttelsesmekanismer, undertrykker væskekjøling effektivt spredningen av termisk løping, noe som gjør den til en av de sikreste temperaturkontrollmetodene for energilagring som er tilgjengelig for øyeblikket.
Q24. Hva skjer hvis det væskekjølte systemet mister strøm?
Systemet vil slutte å sirkulere, men så lenge batteritemperaturen ikke fortsetter å stige, vil det ikke være noen umiddelbar fare. Ved drift med høy effekt, vil BMS automatisk redusere strømmen eller stoppe driften for å sikre at batteritemperaturen ikke fortsetter å stige.
Q25. Hvilke brannforebyggende tiltak finnes for væskekjølt energilagring?
Disse inkluderer vanligvis: røyk- og temperatursensorovervåking; gassslukningssystemer (som svovelheksafluorid, inerte gasser); elektriske sikkerhetstiltak som sikring og strømbegrensning; og uavhengig termisk isolasjonsdesign for oppbevaringsrommet.
(8) Vanlige spørsmål om innkjøp og utvelgelse
Q26. Hvilke indikatorer bør vurderes når du velger en væskekjølt energilagringspakke? Inkludert, men ikke begrenset til: Mulighet for temperaturforskjellskontroll; batteritype (f.eks. litiumjernfosfat); Energitetthet; Avansert flytende kjøling struktur design; Kjølevæske holdbarhet; BMS intelligens nivå; System sikkerhet sertifisering; Systemets levetid og garantiservice; EMS-kompatibilitet.
Q27. Er væskekjølt energilagring dyrere enn luftkjølt lagring?
Mens den opprinnelige utstyrskostnaden faktisk er høyere, gir væskekjøling betydelige fordeler fremfor langvarig drift: Lengre batterilevetid; Færre feil; Lavere risiko for sikkerhetshendelser; Lavere vedlikeholdskostnader.
Den totale livssykluskostnaden er faktisk mer fordelaktig.
Væskekjølte batterienergilagringspakker, med sine mange fordeler som sikkerhet, pålitelighet, høy effektivitet og lang levetid, er i ferd med å bli en kjerneteknologitrend i energilagringsindustrien. Gjennom en grundig forståelse av grunnleggende, driftsmekanismer, sikkerhetsstrategier, vedlikeholdsmetoder og bruksscenarier for væskekjølte systemer, kan brukere mer vitenskapelig evaluere, bruke og administrere denne avanserte energilagringsteknologien.
